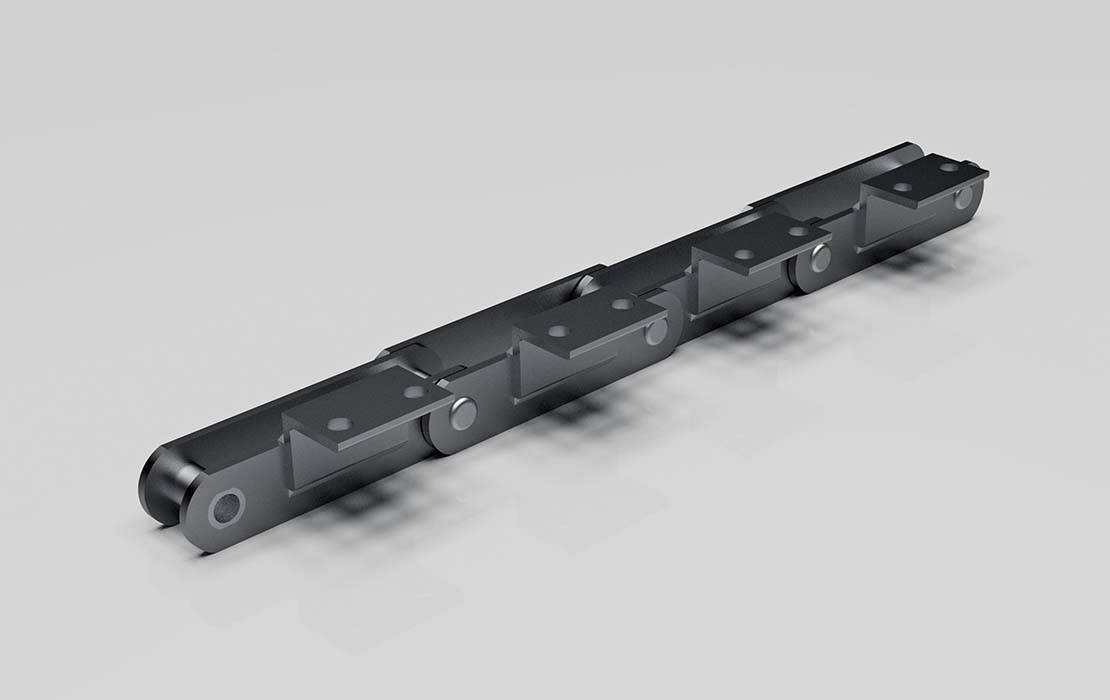

Metric Conveyor Chains with A2 attachments ISO 1977 DIN 8167 |
||||||||
Chain Number |
Pitch |
A |
B |
Bolt Hole |
Angle |
F |
E |
C |
P |
D |
S |
||||||
mm |
||||||||
M20 |
63 |
16 |
27 |
6.6 |
25×3 |
20 |
40 |
14 |
M20 |
80 |
16 |
27 |
6.6 |
25×3 |
35 |
40 |
14 |
M28 |
80 |
20 |
32 |
9 |
30×3 |
25 |
47 |
20 |
M28 |
100 |
20 |
32 |
9 |
30×3 |
40 |
47 |
20 |
M40 |
80 |
25 |
35 |
9 |
30×4 |
20 |
50 |
31 |
M40 |
100 |
25 |
35 |
9 |
30×4 |
40 |
50 |
31 |
M40 |
125 |
25 |
35 |
9 |
30×4 |
65 |
50 |
31 |
M56 |
100 |
30 |
44 |
11 |
40×4 |
25 |
61 |
22 |
M56 |
125 |
30 |
44 |
11 |
40×4 |
50 |
61 |
30 |
M56 |
160 |
30 |
44 |
11 |
40×4 |
85 |
61 |
50 |
M80 |
100 |
35 |
48 |
11 |
40×4 |
25 |
65 |
30 |
M80 |
125 |
35 |
48 |
11 |
40×4 |
50 |
65 |
50 |
M80 |
160 |
35 |
48 |
11 |
40×4 |
85 |
65 |
75 |
M80 |
200 |
35 |
48 |
11 |
40×4 |
125 |
65 |
110 |
M112 |
125 |
40 |
55 |
14 |
50×6 |
35 |
80 |
65 |
M112 |
160 |
40 |
55 |
14 |
50×6 |
65 |
80 |
95 |
M112 |
200 |
40 |
55 |
14 |
50×6 |
100 |
80 |
130 |
M160 |
125 |
45 |
62 |
14 |
50×6 |
25 |
85 |
50 |
M160 |
160 |
45 |
62 |
14 |
50×6 |
50 |
85 |
80 |
M160 |
200 |
45 |
62 |
14 |
50×6 |
85 |
85 |
115 |
M160 |
250 |
45 |
62 |
14 |
50×6 |
145 |
85 |
175 |
M224 |
200 |
55 |
70 |
18 |
60×8 |
65 |
100 |
100 |
M224 |
250 |
55 |
70 |
18 |
60×8 |
125 |
100 |
160 |
M224 |
315 |
55 |
70 |
18 |
60×8 |
190 |
100 |
230 |
M315 |
200 |
65 |
80 |
18 |
60×8 |
50 |
115 |
85 |
M315 |
250 |
65 |
80 |
18 |
70×10 |
100 |
115 |
140 |
M315 |
315 |
65 |
80 |
18 |
70×10 |
155 |
115 |
190 |
M315 |
400 |
65 |
80 |
18 |
70×10 |
155 |
115 |
205 |
M450 |
250 |
75 |
90 |
18 |
80×12 |
85 |
125 |
125 |
M450 |
315 |
75 |
90 |
18 |
80×12 |
155 |
125 |
195 |
M450 |
400 |
75 |
90 |
18 |
80×12 |
240 |
125 |
280 |
M630 |
315 |
90 |
115 |
24 |
100×12 |
100 |
165 |
150 |
M630 |
400 |
90 |
115 |
24 |
100×12 |
190 |
165 |
240 |
M630 |
500 |
90 |
115 |
24 |
100×12 |
300 |
165 |
350 |
M900 |
315 |
110 |
315 |
30 |
120×15 |
65 |
195 |
125 |
M900 |
400 |
110 |
400 |
30 |
120×15 |
155 |
195 |
215 |
M900 |
500 |
110 |
500 |
30 |
120×15 |
240 |
195 |
300 |
M900 |
600 |
110 |
600 |
30 |
120×15 |
300 |
195 |
350 |
